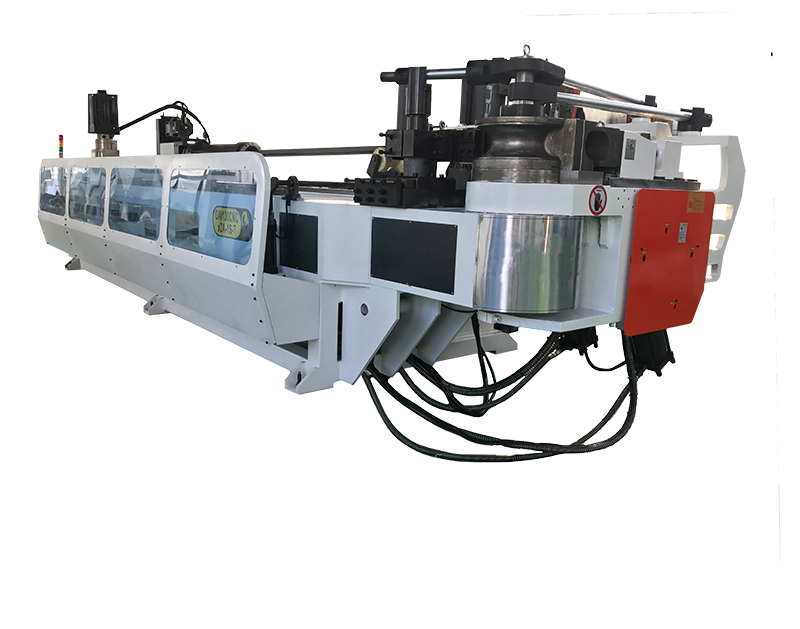

DW130CNC-2A-1S-T是江蘇麗浮機械科技有限公司按照世界標準和國家標準設計制造的可編程兩軸130型單層模數控彎管機，設備具有拉彎+材料輔推，適用于高精度管內產品的加工。 麗浮三維數控自動右彎管機，具有符合動態力學原理之高剛性機械結構設計及精密工藝水平，在兼具結構強度下，簡潔的曲手及彎曲機頭設計提供了最大之彎管空間，使機臺干涉范圍降至最低。搭配自動化程式操控系統，可確保高難度之各型鋼管彎曲工作皆能輕易達到大量生產及高精密度之雙重要求。廣泛應用于汽車、空調、核電、造船、航天、家具、機車、鍋爐、新能源、建筑等眾多領域。
彎管機型號： | CNC130-2A-1S-T | |
主要技術參數如下： | ||
主要規格||型號 | CNC130-2A-1S-T | |
最大彎曲管徑×壁厚 | Φ130mm×8mm（根據材質） | |
最大彎曲半徑（1） | R650mm | |
最大彎曲角度 | 190° | |
最大送料長度（2) | 4500mm | |
工作速度 | 彎管速度 | Max×38°/s |
轉管速度 | Max×80°/s | |
送料速度 | Max×700mm/s | |
工作精度 | 彎管精度 | ±0.1° |
轉管精度 | ±0.1° | |
送料精度 | ±0.1mm | |
資料輸送方式 | 1.坐標（X.Y.Z） | |
2.工作值(Y.B.C) | ||
獨立式啟動控制臺 | OUSHI | |
模具 | 附主機上（CR12MOV） | |
自動注油裝置 | 附主機上 | |
防皺裝置 | 附主機上 | |
設備安裝調節墊塊 | 滿足設備安裝為準 | |
彎管方式 | 油缸彎管 | |
油溫冷卻裝置 | 風冷（附主機上） | |
主齒輪箱 | FBM自制 | |
油缸 | FBM自制 | |
O型圈 | 臺灣頂基 | |
油壓電機功率 | 南通遠東微特 | |
系統最大壓力（可調） | 14Mpa | |
機器重量 | 約12000kg | |
機器尺寸 | 8500×1500×2000mm | |
送料伺服電機 | 日本三菱 | |
轉角伺服電機 | 日本三菱 | |
送料伺服驅動器 | 日本三菱 | |
轉角伺服驅動器 | 日本三菱 | |
觸摸屏 | 臺灣威綸 | |
低壓電氣元件 | 法國施耐德 | |
繼電器 | 日本 歐姆龍 | |
編碼器 | 日本 歐姆龍 | |
行星減速機 | 德國亨特 | |
轉角行星減速機 | ME142-L2-25K | |
送料行星減速機 | PL160L1-20-P2-S2 | |
精密工業齒條 | FBM自制 | |
變壓器 | 五川 | |
感應開關 | 日本歐姆龍 | |
